Formula Associação De Resistores

Aprender sobre a formula associação de resistores é essencial para qualquer pessoa que trabalhe com eletrônica, pois ela define como calcular a resistência total quando combinamos componentes em série ou em paralelo.

O que é a fórmula de associação de resistores e por que importa

A formula associação de resistores nada mais é do que a expressão matemática que permite determinar a resistência equivalente de um conjunto de resistores ligados entre si. Sem ela, seria muito mais difícil projetar circuitos que funcionem de forma previsível, pois não teríamos como saber como a corrente e a tensão se comportam ao encontrar diferentes resistências.

Essa fórmula é a base para análise de circuitos, pois possibilita simplificar redes complexas em um único resistor equivalente, facilitando cálculos de corrente, tensão e potência. Em engenharia, eletrônica e até mesmo em aplicações domésticas, saber aplicar a formula associação de resistores economiza tempo, reduz erros e ajuda a evitar falhas nos projetos.

Resistores em série: como somar as resistências

Quando falamos em formula associação de resistores em série, estamos nos referindo a uma configuração na qual os resistores são conectados um após o outro, formando apenas um único caminho para a corrente circular. Nesse caso, a resistência total simplesmente se obtém pela soma das resistências individuais.

A formula associação de resistores em série é expressa como R_total = R1 + R2 + R3 + ... + Rn, onde cada R representa um resistor no circuito. Por exemplo, se você tiver três resistores de 100 Ω, 220 Ω e 330 Ω ligados em série, a resistência equivalente será 650 Ω, e isso pode ser verificado diretamente pela fórmula.

Vantagens e limitações da ligação em série

• Facilidade de cálculo, pois basta somar os valores.
• A corrente é a mesma em todos os resistores, o que simplifica a análise.
• A tensão total se divide entre os resistores, proporcionalmente aos seus valores.

Apesar das vantagens, a série tem desvantagens, como a sensibilidade a uma falha em um único resistor, que interrompe todo o circuito. Além disso, a corrente disponível é limitada pela resistência total, o que nem sempre é desejável em determinadas aplicações.

Resistores em paralelo: a fórmula da soma das condutâncias

Na configuração de associação de resistores em paralelo, os componentes são conectados de modo que ambos os terminais de cada resistor estejam unidos aos mesmos nós, criando múltiplos caminhos para a corrente. Nesse cenário, a fórmula associação de resistores em paralelo não é a soma direta, mas sim a soma das condutâncias, ou seja, dos inversos das resistências.

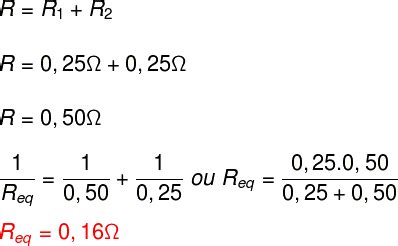

A expressão geral para a formula associação de resistores em paralelo é 1/R_total = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn. Para dois resistores, existe uma forma simplificada de calcular a resistência equivalente: R_total = (R1 × R2) / (R1 + R2). Essa relação mostra que a resistência total em paralelo é sempre menor que o menor resistor individual presente.

Exemplo prático e aplicações

Imagine um circuito com dois resistores de 6 Ω e 3 Ω ligados em paralelo. Aplicando a formula associação de resistores, temos 1/R_total = 1/6 + 1/3, ou seja, 1/R_total = 1/6 + 2/6 = 3/6. Portanto, R_total = 2 Ω, que é menor que ambos os valores originais. Esse princípio é amplamente usado em projetos que demandam correntes elevadas sem sobrecarregar cada resistor individualmente.

Essa configuração é comum em fontes de alimentação, divisores de tensão e em qualquer situação onde se necessite reduzir a resistência total sem aumentar a potência dissipada em um único componente.

Como simplificar circuitos usando associações

Dominar a formula associação de resistores permite transformar redes complexas em equivalentes mais simples, facilitando o cálculo de tensões e correntes em qualquer ponto do circuito. A técnica de combinar resistores em série e paralelo passo a passo é chamada de simplificação por associação sucessiva.

O processo geral envolve identificar grupos de resistores que estejam claramente em série ou em paralelo, substituí-los por um equivalente e repetir o procedimento até sobrar apenas um resistor. Isso reduz drasticamente a complexidade visual e matemática, principalmente em circuitos integrados e em placas de montagem complexas.

Erros comuns e dicas para aplicar a fórmula corretamente

Ao usar a formula associação de resistores, é comum confundir as regras de série com as de paralelo, o que leva a cálculos errados. Para evitar isso, preste atenção na configuração física dos componentes: em série, a corrente tem um único caminho; em paralelo, a tensão é a mesma em todos os ramos.

Dicas práticas:

• Desenhe o circuito e marque as ligações como série ou paralelo antes de aplicar as fórmulas.
• Comece pelos grupos mais simples e vá simplificando aos poucos.
• Verifique unidades e use o mesmo fator de escala para todos os resistores.
• Confira os resultados com simulações em software, se possível.

Vídeos Relacionados

Conclusão sobre a importância de dominar a formula associação de resistores

Compreender a formula associação de resistores é um dos primeiros e mais importantes passos para quem quer dominar eletrônica e engenharia de circuitos. Saber quando e como aplicar as regras de série e paralelo permite projetar fontes confiáveis, analisar falhas e otimizar o desempenho de dispositivos eletrônicos com precisão.

Com prática e atenção aos detalhes, a fórmula se torna uma ferramenta intuitiva, reduzindo erros e acelerando o desenvolvimento de projetos. Invista tempo em estudar os conceitos, experimente montar circuitos simples e gradually amplie seus conhecimentos para dominar completamente a formula associação de resistores em qualquer situação.
