Polígonos No Plano Cartesiano

Na geometria analítica, entender o conceito de polígonos no plano cartesiano é essencial para conectar a forma geométrica com as coordenadas numéricas.

O que são polígonos e como eles vivem no plano cartesiano

Um polígono é uma figura geométrica formada por uma sequência finita de segmentos de reta, chamados lados, que se encontram dois a dois apenas nos seus extremos, criando um contorno fechado. Quando inseridos no plano cartesiano, cada vértice do polígono pode ser representado por um par ordenado (x, y), permitindo que utilizemos a algebra para estudar suas propriedades. Essa representação possibilita o cálculo de distâncias, áreas, vetores e até mesmo a verificação de características como convexidade ou concavidade a partir das coordenadas.

A escolha do sistema de coordenadas retangulares no plano cartesiano oferece uma estrutura flexível para localizar esses vértices de forma precisa. Ao traçar um polígono nesse cenário, estamos basicamente conectando pontos específicos em uma grade, o que facilita a visualização e a análise de suas características métricas. Essa abordagem é particularmente útil em diversas áreas, como arquitetura, engenharia e ciência da computação, onde modelos precisos são fundamentais.

Coordenadas dos vértices e cálculo de área

O primeiro passo para trabalhar com polígonos no plano cartesiano é identificar as coordenadas (x, y) de cada um dos seus vértices. Esses pares numéricos são a base para qualquer análise posterior, pois definem a posição exata de cada canto da figura no espaço. Organizar esses pontos em uma sequência correta, seguindo a orientação horária ou anti-horária, é crucial para aplicações como o cálculo da área e o reconhecimento da forma.

Para determinar a área de um polígono qualquer traçado no plano, podemos utilizar a fórmula da Shoelace, também conhecida como fórmula de Gauss. Essa técnica elegante relaciona as coordenadas dos vértices de forma direta, somando produtos cruzados e dividindo por dois. O método é robusto e funciona para polígonos convexos e côncavos, desde que os vértices estejam listados na ordem correta ao longo da fronteira da figura.

Fórmula da Shoelace passo a passo

• Liste as coordenadas dos vértices em sequência, repetindo o primeiro no final para fechar o ciclo.
• Multiplique cada coordenada x pela coordenada y do próximo vértice, somando esses produtos.
• Faça o mesmo na direção oposta: multiplique cada coordenada y pela coordenada x do próximo vértice.
• Subtraia a soma obtida na etapa 3 da soma da etapa 2, divida o resultado por dois e pegue o valor absoluto.

Essa regra prática transforma um problema geométrico em um cálculo aritmético, mostrando como o plano cartesiano une álgebra e geometria de forma intuitiva. Com apenas as coordenadas, você consegue resolver um problema que antes exigiria desenhos complexos ou medições físicas.

Classificação de polígonos com base nas coordenadas

Além do cálculo de área, o plano cartesiano permite classificar os polígonos de maneiras diferentes, analisando as relações entre seus lados e ângulos. Ao observar as coordenadas, podemos determinar se um polígono é convexo, ou seja, se todos os seus ângulos internos são menores que 180 graus, ou côncavo, quando pelo menos um ângulo interno é maior que 180 graus.

Outra aplicação importante é a verificação de regularidade. Um polígono é regular quando todos os lados têm o mesmo comprimento e todos os ângulos internos são congruentes. No plano cartesiano, podemos calcular as distâncias entre vértices consecutivos usando a fórmula da distância e comparar os ângulos através de vetores, permitindo a identificação de formas como quadrados, equiláteros ou retângulos a partir de dados numéricos.

Dicas para trabalhar com regularidade no sistema de coordenadas

• Calcule todos os lados usando a fórmula da distância e verifique se são iguais.
• Analise os vetores formados pelos lados para confirmar se os ângulos são congruentes.
• Considere simetrias no plano, que geralmente indicam uma figura regular.

Essas análises são fundamentais em problemas de otimização e design, onde a precisão geométrica impacta diretamente no resultado final. O plano cartesiano, portanto, não é apenas um local para desenhar figuras, mas uma ferramenta poderosa para validar suas propriedades matematicamente.

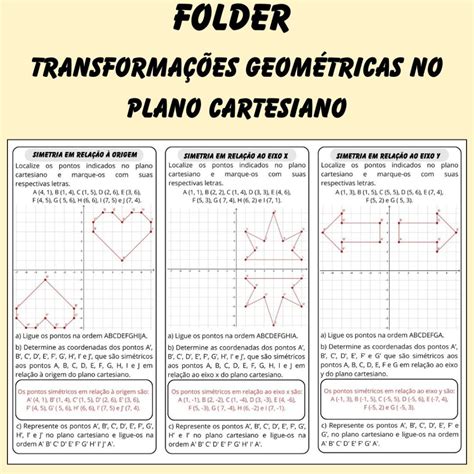

Transformações geométricas e movimento no plano

Um dos maiores benefícios de representar polígonos no plano cartesiano é a facilidade em aplicar transformações geométricas. Translações, rotações, reflexões e rotações podem ser descritas por meio de fórmulas e matrizes que alteram as coordenadas dos vértices de forma previsível. Isso permite simular movimentos e mudanças de posição sem redesenhar a figura, sendo extremamente útil em animações e simulações de física.

Por exemplo, para transladar um polígono, basta somar uma constante às coordenadas x e y de todos os vértices. Para rotacionar em torno da origem, utilizamos funções trigonométricas para recalcular as posições, mantendo a distância ao ponto fixo. Essas operações mantêm as características intrínsecas da figura, como área e formato, enquanto ajustam sua localização e orientação no espaço.

Exemplos práticos e aplicações do mundo real

A utilidade dos polígonos no plano cartesiano vai muito longe dos livros de geometria. Em sistemas de informação geográfica (SIG), por exemplo, as fronteiras de regiões são modeladas como polígonos cujos vértices são coordenadas reais de latitude e longitude. Isso permite calcular áreas de reservas, traçar rotos de transporte e até monitorar mudanças ambientais ao longo do tempo.

No campo da computação gráfica, cada objeto 3D é frequentemente decomposto em polígonos planos, geralmente triângulos, definidos por vértices no espaço tridimensional, que é uma extensão do plano cartesiano. Jogos eletrônicos e filmes digitais dependem dessa representação para criar imagens realistas e animações fluidas. Cada triângulo no cenário é um polígono com coordenadas que determinam sua cor, textura e posição na tela.

Vantagens de modelar polígonos de forma cartesiana

• Facilidade de implementação em software e algoritmos.
• Precisão matemática para cálculos de área, perímetro e colisões.
• Flexibilidade para aplicar transformações e animações.
• Integração direta com sistemas de coordenadas geográficas e de projeto.

Essa versatilidade faz com que o conhecimento sobre polígonos no plano cartesiano seja um diferencial em cursos de exatas e em profissões que envolvem projeto de software, mapeamento e arquitetura. Ao dominar esse conteúdo, você adquire uma poderosa ferramenta para interpretar o mundo ao seu redor de forma quantitativa e espacial.

Vídeos Relacionados

Conclusão

Dominar o entendimento de polígonos no plano cartesiano significa abrir portas para uma ampla gama de aplicações práticas, desde a geometria básica até tecnologias avançadas de modelagem. Ao associar a forma visual de uma figura com sua representação numérica, você ganha uma perspectiva única e poderosa para resolver problemas complexos de forma simples e estruturada.
